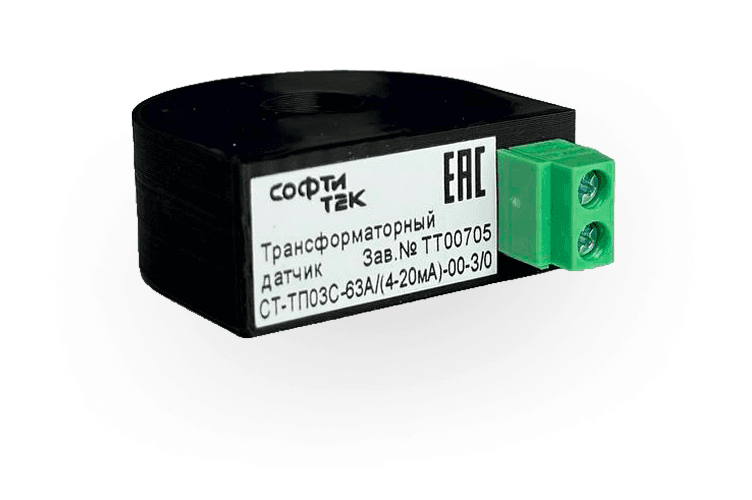

Трансформаторные датчики тока с унифицированным выходом
СТ
Датчики тока изготовлены по СФВЕ.671221.001 TY, работают в цепях переменного тока 50/60 Гц напряжением до 0.66 кВ, с линейной передаточной характеристикой. - Применяются для измерения силы тока синусоидальной формы как в системах автоматического управления электрообогревом, так и других. - Датчик содержит встроенную схему защиты, защищающую его от воздействия предельных входных TOKOB и неправипьной полярности питания. - Датчики серии «СТ» преобразуют переменный TOK в унифицированный токовый сигнал 4-20MA высокой линейности.
Технические характеристики

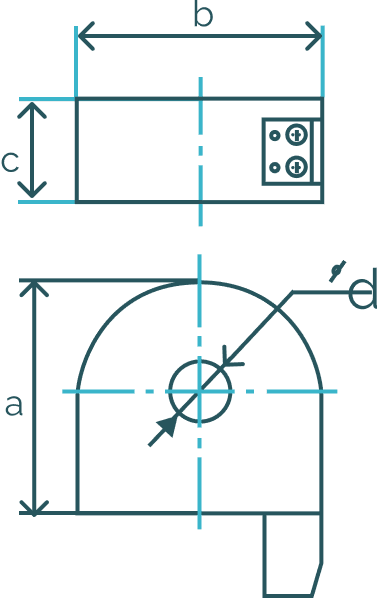

| ОБОЗНАЧЕНИЕ | ВИД ТОКА | ДИАПАЗОН ИЗМЕРЕНИЯ | ГАБАРИТЫ КОРПУСА (АХВХС), мм | ДИАМЕТР ОТВЕРСТИЯ В КОРПУСЕ D, ММ |
|---|---|---|---|---|
| СТ-ТПОЗС-63ЗА/(4-20тА)-00-3/0** | ток фазы | 0-63 А | 36x38x16 | 9 |
| CT-TT60-150A/(4-20mA)-00-3/0** | ток фазы | 0-150 А | 40x40x16 | 14 |
| CT-TП102C-0,05A/(4-20 MA)-00-3/0 | ток утечки | 0-50 мА | 40x40x20 | 14 |
| CT-TП102C-0,1A/(4-20 мА)-00-3/0 | ток утечки | 0-100 мА | 40x40x20 | 14 |
| CT-TM60C-0,05A/(4-20 мА)-00-3/0 | ток утечки | 0-50 мА | 40x40x20 | 36 |
| CT-TM60C-0,05A/(4-20 мА)-00-3/0 | ток утечки | 0-100 мА | 88x74x20 | 36 |
