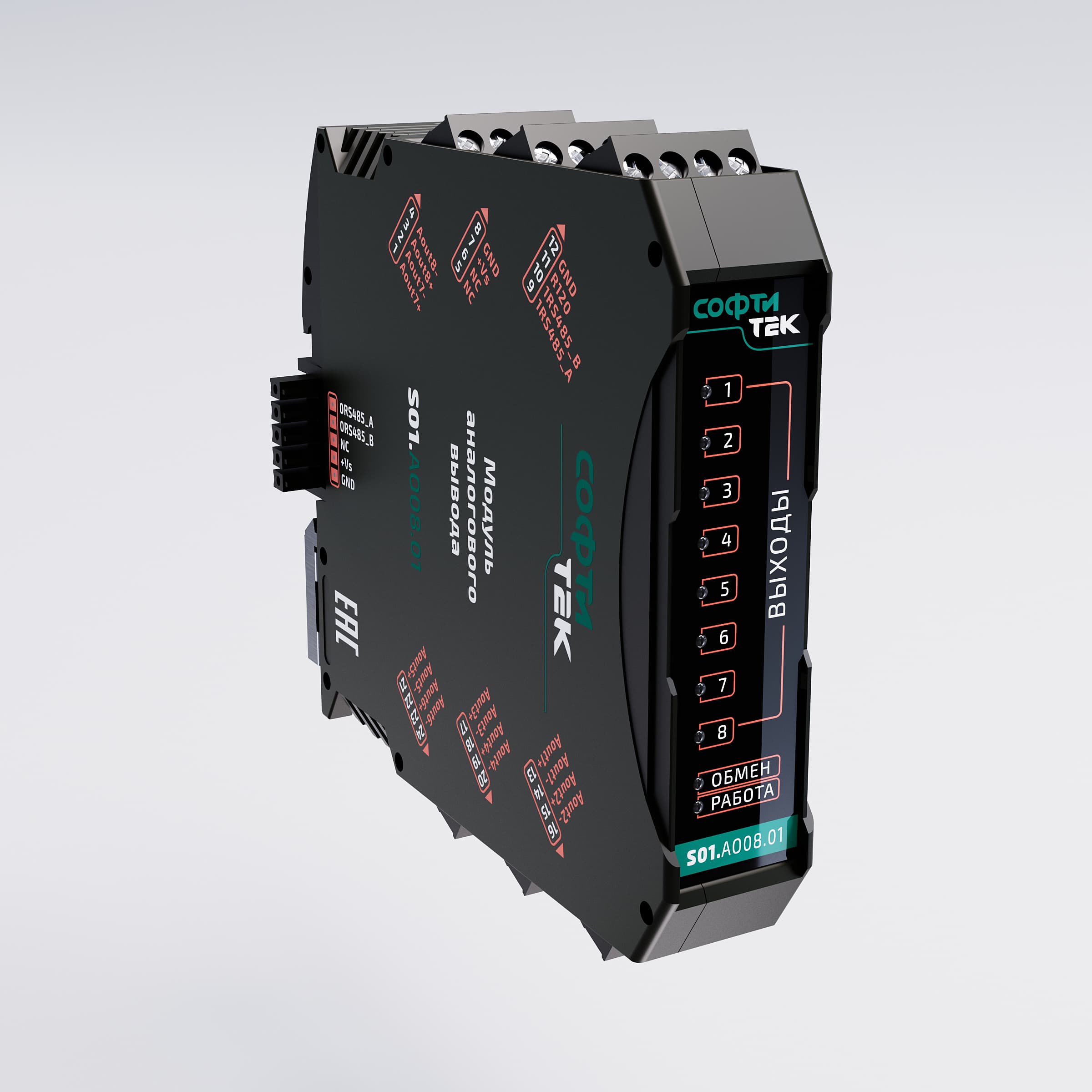

Модуль аналогового вывода
S01.A008.01
Модуль аналогового вывода S01.A008.01 предназначен для вывода токовых сигналов и передачи по интерфейсу RS-485 через протокол Modbus RTU. Применяется как расширение ПЛК и как отдельное устройство под управлением персонального компьютера.
Технические характеристики
| Состав каналов | 8 каналов аналогового вывода |
|---|---|
| Гальваническая изоляция каналов | 3750 B |
| Разрядность ЦАП | 12 |
| Предел основной приведенной погрешности для 4-20 мА | ±0,3% |
| Диапазон выходного токового сигнала | 0..20 мА |
| RS-485 | 2 изолированных порта, протокол Modbus RTU |
| Гальваническая изоляция RS-485 | 5000 В |
| Напряжение питания | 24 В |
| Потребляемая мощность, не более | 7,2 Вт |
| Защита питающего напряжения от | переполюсовки |
| Индикация | 8 светодиодных индикаторов работы каналов + 2 светодиодных индикатора состояния модуля (обмен, работа) |
| Программное обеспечение | «S01-config» |
| Масса | 150 г |
| Крепление | DIN-peйкa 35 мм |
| Рабочий диапазон температуры | от -40 до +60 °C |
| Рабочий диапазон влажности | от 10 до 95 % |

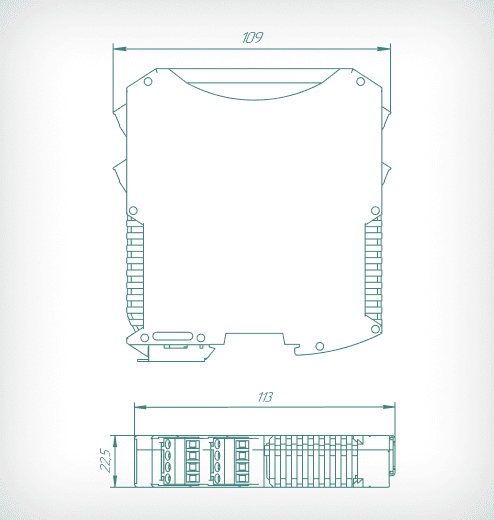

| Размеры (Д х Ш х В) | 109х22,5х113 мм |
| Подключение | Модульная конструкция, магистральная шина RS-485 с линией питания |
| Гарантия | 24 месяцев |
