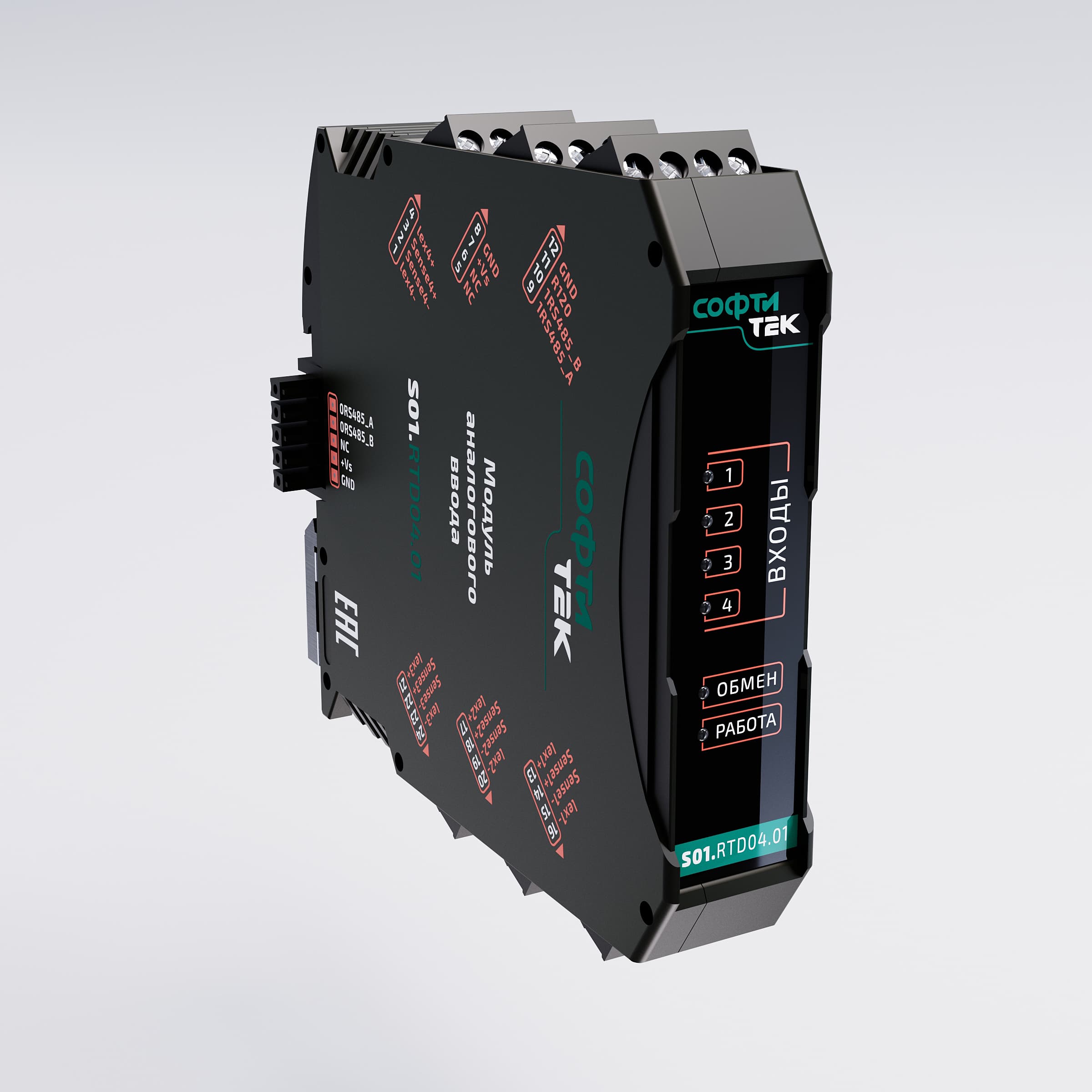

Модуль аналогового ввода
S01.RTD04.01
Модуль аналогового ввода S01.RTD04.01 предназначен для ввода унифицированных токовых сигналов и передачи по интерфейсу RS-485 через протокол Modbus RTU. Применяется как расширение ПЛК и как отдельное устройство под управлением персонального компьютера. *Сертифицированы в Росреестре как средство измерения.
Технические характеристики
| Состав каналов | 4 канала аналогового ввода термосопротивлений |
|---|---|
| Гальваническая изоляция каналов | 3000 B |
| Диапазон измерений сопротивления | 0..3000 Ом |
| Предел основной приведенной погрешности для 4-20 мА | ±0,2% |
| Тип входного сигнала | Термосопротивление |
| RS-485 | 2 изолированных порта, протокол Modbus RTU |
| Гальваническая изоляция RS-485 | 5000 В |
| Напряжение питания | 24 В |
| Потребляемая мощность, не более | 4,8 Вт |
| Защита питающего напряжения от | переполюсовки |
| Индикация | 8 светодиодных индикаторов работы каналов + 2 светодиодных индикатора состояния модуля (обмен, работа) |
| Программное обеспечение | «S01-config» |
| Масса | 150 г |
| Крепление | DIN-peйкa 35 мм |
| Рабочий диапазон температуры | от -40 до +60 °C |
| Рабочий диапазон влажности | от 10 до 95 % |

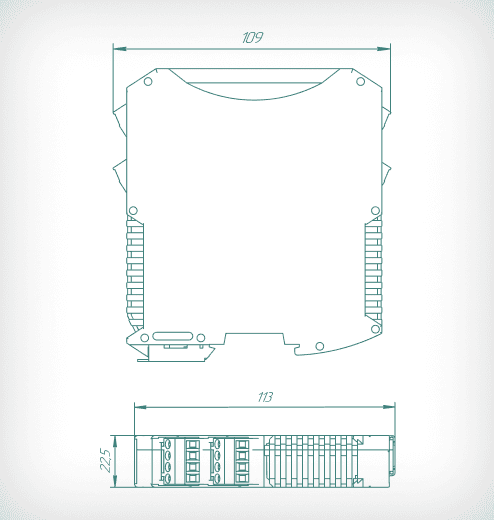

| Размеры (Д х Ш х В) | 109х22,5х113 мм |
| Подключение | Модульная конструкция, магистральнаяшина RS-485 с линией питания |
| Гарантия | 24 месяцев |
