Модуль дискретного вывода
S01.D016.01
Модуль дискретного вывода S01.D016.01 предназначен для вывода дискретных сигналов и передачи по интерфейсу RS-485 через протокол Modbus RTU. Применяется как расширение ПЛК и как отдельное устройство под управлением персонального компьютера.
Технические характеристики
Состав каналов | 8 каналов аналогового ввода |
---|---|
Гальваническая изоляция каналов | 3750 B |
Способ коммутации нагрузки | твердотельное реле, 24В AC/DC 0.3A (1 группа по 16 каналов общий минус или общий плюс по выбору) |
Виды защиты каналов от | перенапряжения токовой перегрузки |
Максимальное напряжениекоммутации | от О до 60 В |
RS-485 | 2 изолированных порта, протокол Modbus RTU |
Гальваническая изоляция RS-485 | 5000 В |
Напряжение питания | 24 В |
Потребляемая мощность, не более | 4,8 Вт |
Индикация | 16 светодиодных индикаторов работы каналов + 2 светодиодных индикатора состояния модуля (обмен, работа) |
Программное обеспечение | «S01-config» |
Рабочий диапазон температуры | от -40 до +60 °C |
Рабочий диапазон влажности | от 10 до 95 % |

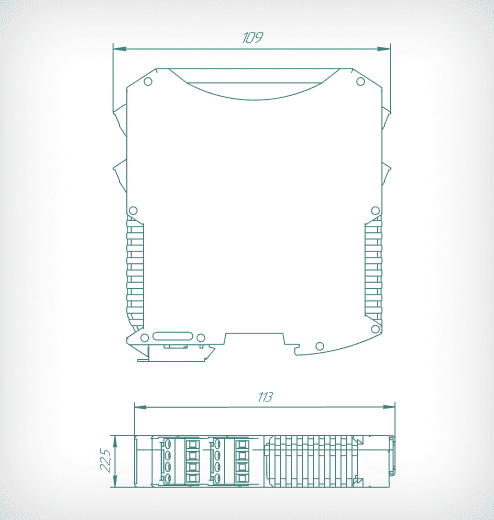

Размеры (Д х Ш х В) | 109х22,5х113 мм |
Подключение | Модульная конструкция, магистральнаяшина RS-485 с линией питания |
Гарантия | 24 месяцев |
