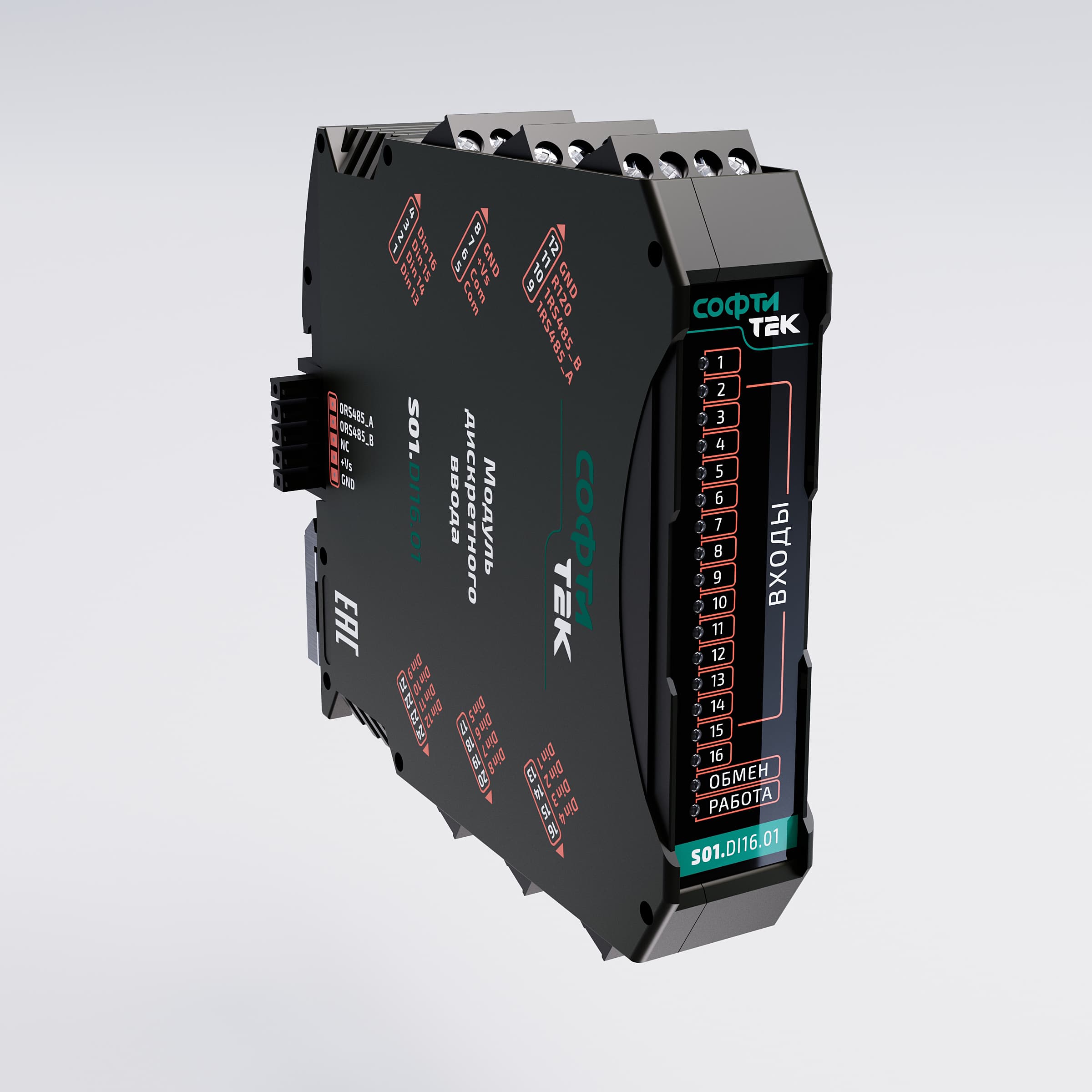

Модуль дискретного ввода
S01.DI16.01
Модуль предназначен для приема дискретных сигналов и передачи полученной информации по интерфейсу RS-485 через протокол Modbus RTU. Применяется как расширение ПЛК и как отдельное устройство под управлением персонального компьютера.
Технические характеристики
| Индикация | 16 светодиодных индикаторов работы каналов + 2 светодиодных индикатора состояния модуля (обмен, работа) |
|---|---|
| Программное обеспечение | «S01-config» |
| Рабочий диапазон температуры | от -40 до +60 °C |
| Рабочий диапазон влажности | от 10 до 95 % |

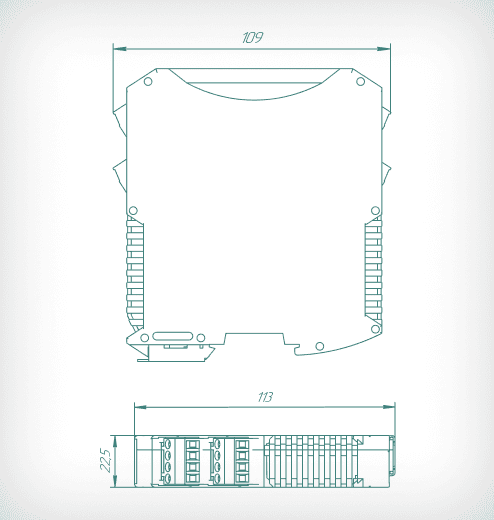

| Размеры (Д х Ш х В) | 109х22,5х113 мм |
| Масса | 150 г |
| Крепление | DIN-peйka 35 мм |
| Подключение | Модульная конструкция, магистральная шина RS-485 с линией питания |
| Гарантия | 24 месяцев |
| Состав каналов | 1 группа по 16 каналов, общий «минус» |
| Гальваническая изоляция каналов | 3750 B |
| Уровень логического нуля | ≤ 4B |
| Уровень логической единицы | ≥ 6 В |
| Виды защиты каналов от | перенапряжения токовой перегрузки |
| Диапазон напряжений на входе | от О до 60 В |
| RS-485 | 2 изолированных порта, протокол Modbus RTU |
| Гальваническая изоляция RS-485 | 5000 В |
| Напряжение питания | 24 В |
| Защита питающего напряжения от | переполюсовки |
